Описание

Конвейеры трубчатые с поворотными станциями отличаются возможностью построения сложных конфигураций трассы транспортировки сухих сыпучих веществ. Конструкция транспортера также позволяет установить несколько точек загрузки и выгрузки. Практически все материалы могут транспортироваться в конвейере: порошки, гранулы, хлопья, смеси. Участки трассы могут располагаться вертикально, горизонтально и под любым углом. Конвейер сложной формы идеальная замена дорогой пневматической транспортировке. Благодаря наличию поворотных узлов данный вид трубчатого конвейера можно встроить в существующее оборудование, когда другие варианты невозможны. Сравнение с другими типами трубчатых конвейеров СМОТРЕТЬ

Наши конвейерные системы спроектированы с минимальным количеством ответственных деталей для максимальной надежности.
Они надёжны в эксплуатации, просты в очистке и обслуживании.
Конструктивные преимущества, модульный дизайн обеспечивают непревзойденную универсальность и экономическую эффективность.

Завод Рокот всегда располагает расходными материалами и запасными частями для производимых трубчатых конвейеров. Посмотрите готовые проекты в нашем интернет магазине.

Как выбрать конвейер.

Фото оборудования

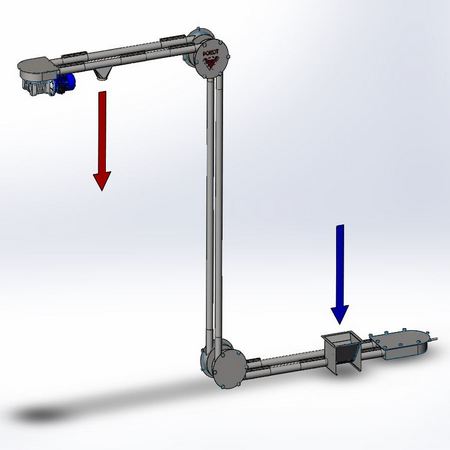

Конвейер трубчатый скребковый сложной формы

Конвейеры идеальны для осуществления транспортировки продукта в нескольких плоскостях…
Сергеев Евгений — главный инженер

Характеристики

Принцип действия

Трасса конвейера представляет собой замкнутую систему состоящую из труб, поворотных узлов, загрузочного устройства, выпуска, приводной станции и натяжного устройства, внутри которых транспортируемый материал перемещается вместе с рабочими элементами.

Рабочий элемент — канат или цепь со скребками двигается с определенной скоростью, и материал, попадая через загрузку в промежутки между скребками перемещается в конечную точку (точки), где через выпуск выбрасывается наружу.

Поворотные устройства обеспечивают изменение углов транспортировки, материал вместе с транспортирующим органом попадает в поворотное устройство и, огибая внутреннее колесо — проходит дальше.

Транспортирующий или рабочий элемент конвейера состоит из стального каната или цепи , на которой с определённым шагом закреплены полимерные скребки (диски).

Канат и цепь со скребками Цепь со скребками для КСТ

Транспортер снабжён устройством регулировки натяжения рабочего элемента, который поддерживает оптимальное натяжение.

Конвейер приводится в движение приводной станцией. Станция имеет собственный программируемый шкаф управления, укомплектованный ёмкостным датчиком и выносным пультом Пуск-Стоп.

Конвейер опционально может быть укомплектован дополнительными устройствами, подробнее ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Конфигурации

Конвейер или система конвейеров может поставляться в любой конфигурации, что позволяет транспортировать материалы горизонтально, вертикально и под углом. Конвейеры могут быть соединены в систему, где один конвейер питает другой.

Варианты исполнения аэромеханических конвейеров

Аэромеханические конвейеры

Технические характеристики

СКОРОСТИ И МОЩНОСТИ Конвейеры могут работать с переменной скоростью! Скорость и производительность могут варьироваться в зависимости от материала используемого в Вашем процессе.

Таблица характеристик скребковых конвейеров:

Марка конвейера	D скр.	В труб	Сечение скребка	Коэф заполнения	Шаг скребков	Z колеса	Обороты двиг.	Коэф редукции	Обороты колеса	Скорость скребков	Насыпная плотность	Пр-ть	Произ-ть
Марка конвейера	мм	мм	мм²		мм.		/мин		/мин	м/сек	т/куб.м.	т/ч	куб/час т.
КСТц-45	35	45	962	0,6	52	9	1450	40	36,3	0,28	0,9	0,41	0,98
	35	45	962	0,6	52	9	1450	30	48,3	0,38	0,9	0,54	1,31
	35	45	962	0,6	52	9	1450	20	72,5	0,57	0,9	0,82	1,96
КСТц-60(35)	35	60	962	0,6	52	16	1450	40	36,3	0,50	0,9	0,73	1,74
	35	60	962	0,6	52	16	1450	30	48,3	0,67	0,9	0,97	2,32
	35	60	962	0,6	52	16	1450	20	72,5	1,01	0,9	1,45	3,48
КСТк-45	38	45	1134	0,6	52	12	1450	40	36,3	0,38	0,9	0,64	1,54
	38	45	1134	0,6	52	12	1450	30	48,3	0,50	0,9	0,85	2,05
	38	45	1134	0,6	52	12	1450	20	72,5	0,75	0,9	1,28	3,08
КСТц-60	45	60	1590	0,6	71	9	1450	40	36,3	0,39	0,9	0,92	2,21
	45	60	1590	0,6	71	9	1450	30	48,3	0,51	0,9	1,23	2,95
	45	60	1590	0,6	71	9	1450	20	72,5	0,77	0,9	1,84	4,42
КСТк-60	45	60	1590	0,6	100	8	1450	40	36,3	0,48	0,9	1,15	2,77
	45	60	1590	0,6	100	8	1450	30	48,3	0,64	0,9	1,54	3,69
	45	60	1590	0,6	100	8	1450	20	72,5	0,97	0,9	2,30	5,53
КСТц-76	63	76	3116	0,6	84	9	1450	40	36,3	0,46	0,9	2,13	5,12
	63	76	3116	0,6	84	9	1450	30	48,3	0,61	0,9	2,85	6,83
	63	76	3116	0,6	84	9	1450	20	72,5	0,91	0,9	4,27	10,25
КСТк-76	63	76	3116	0,6	151	6	1450	40	36,3	0,55	0,9	2,56	6,14
	63	76	3116	0,6	151	6	1450	30	48,3	0,73	0,9	3,41	8,19
	63	76	3116	0,6	151	6	1450	20	72,5	1,09	0,9	5,12	12,28
АМКСТ-76	63	76	3116	0,4	151	6	1450	7	207,1	3,13	0,9	9,75	9,75
КСТц-89	75	89	4416	0,6	96	9	1450	40	36,3	0,52	0,9	3,46	8,30
	75	89	4416	0,6	96	9	1450	30	48,3	0,70	0,9	4,61	11,06
	75	89	4416	0,6	96	9	1450	20	72,5	1,04	0,9	6,91	16,60
КСТц-114	100	114	7850	0,6	96	9	1450	40	36,3	0,52	0,9	6,15	14,75
	100	114	7850	0,6	96	9	1450	30	48,3	0,70	0,9	8,20	19,67
	100	114	7850	0,6	96	9	1450	20	72,5	1,04	0,9	12,29	29,50
КСТц-200	150	200	17663	0,6	124	7	1450	40	36,3	0,52	0,9	13,89	33,35
	150	200	17663	0,6	124	7	1450	30	48,3	0,70	0,9	18,53	44,46
	150	200	17663	0,6	124	7	1450	20	72,5	1,05	0,9	27,79	66,69
Марка конвейера.	Диаметр скребка	Диаметр трубы	Сечение скребка мм²	Коэф заполнения	Шаг скребков	Количество зубьев приводного колеса	Оборот двигателя /мин	Передаточное отношения редуктора	Обороты приводного колеса /мин	Линейная скорость транс. органа	Насыпнпая плотность	Производительность номин.	Производительность максимальная

Компоненты и дополнительные опции

	СТАНДАРТНЫЕ КОМПОНЕНТЫ	ДОПОЛНИТЕЛЬНЫЕ КОМПОНЕНТЫ
Трубы	Сталь Ст3	Нержавеющая сталь AISI304 Оцинкованная сталь.
Транспортирующий орган, канат	Сталь Ст3 оцинкованная	Нержавеющая сталь AISI 304 Полимерное покрытие каната
Транспортирующий орган, цепь	Сталь Ст3 оцинкованная	Нержавеющая сталь AISI 304
Скребки	Полимер	Металл (только цепь) Специальные полимеры
Смотровое окно		Поликарбонат
Мотор – редуктор	Мотор-редуктор NMRV	Планетарный Цилиндрический редуктор
Панель управления	Пуск стоп, защита от перегрузки	Программируемый пульт управления
Шибер загрузочного устройства	С ручным приводом	С электроприводом С пневмоприводом
Натяжение каната или цепи со скребками	Ручное	С электроприводом
Опорная рама		Напольная опорная рама Ст3, AISI 304
Датчик безопасности	Концевой выключатель	Электрический замок
Выпускной клапан (шибер)		Электрический привод Пневматический привод С ручной задвижкой Поворотный Линейный
Бункер (силос, хоппер)		Опционально
Датчик уровня материала		Опционально
Бункерная ворошилка		Опционально
Очистной диск		Опционально
Щеточный блок очистки транспортирующего органа		Опционально
Быстросъемные крышки для быстрого доступа и очистки		Задрайки на крышках и люках
Обрушение сводов загрузочного устройства		Пневматический вибратор Электрический вибратор Механический обрушиватель сводов
Загрузочное устройство на трубе		Опционально
Выпускная удлиненная труба		Силикон, металл
Увеличенное загрузочное устройство с сеткой		Ст3 AISI 304
Растариватель мешков		С ленточной завесой и вентиляционным соединением; с крышкой.
Датчик вращения на ведомом валу		Опционально
Продувочные форсунки		Форсунка для подключения воздуха для продувки и очистки.
Мобильная база на роликах с тормозом		Ст3 AISI 304
Приспособления для очистки и мойки		Опционально
Взрывобезопасное исполнение		Опционально

Транспортируемые материалы

Продукт	Ячмень	Сажа	Кофейные зерна	Кокос	Стекло волокно	Мука	Гипс	Железный порошок	Известь гидратная	Сухое молоко	Овёс	Поли этилен	ПВХ-гранулы	ПВХ-порошок	Песок	Карбонат натрия	Сахар	Чай	Диоксид титана	Пшеница	Оксид цинка
АмКСТ-76	16	6	6	3	7	6	15	10	5	5	10	12	10	13	24	9	20	6	5	33	6
АмКСТ-100	33	12	12	6	14	12	30	20	10	10	20	24	20	26	48	18	40	12	10	66	12
АмКСТ-125	66	24	24	12	28	24	60	40	20	20	40	48	40	52	96	36	80	24	20	132	24

Руководство пользователя

Руководство предоставляется по запросу на электронную почту zavodrokot@mail.ru

Преимущества конвейеров

Мобильность, универсальность, модульность.

Конвейер перемещает материалы, как по вертикали, так и по горизонтали. Конвейер достаточно мобилен, и может поставляться в передвижным варианте, на колесной раме. Наши гибкие в компоновке модульные конструкции, полностью самостоятельные закрытые системы, которые легко интегрируются в существующее оборудование, имея сборную конструкцию, монтаж и последующее обслуживание конвейера не представляет трудностей;

Полный перенос , чистота внутри и снаружи.

Наши транспортеры обеспечивают практически полную передачу продукта, за исключением оседающей на стенках пыли и небольшого остатка в рабочем поворотном узле. Конструкция может быть оборудована системой мойки агрегата с применением моющих средств (CIP). Учитывая закрытость трассы отсутствует необходимость в пылесборочной системе.

Энергоэффективность, габариты, надежность.

Принцип действия конвейера характеризуется минимальным трением, очень малым износом деталей и отсутствием деградации материала по сравнению с другими системами. Данный вид конвейеров требует значительно меньшей мощности привода и, соответственно, меньших его габаритов и веса, что снижает стоимость конвейера по сравнению с обычным оборудованием для перегрузки навалочных грузов.

Безопасность, сохранность.

Благодаря закрытой трассе конвейера, исключается возможность попадания инородных предметов в материал, контакт персонала с движущимися частями и материалом, транспортировочные потери, в том числе — хищения.
